Technische Zeichnungen der Deichbrücke

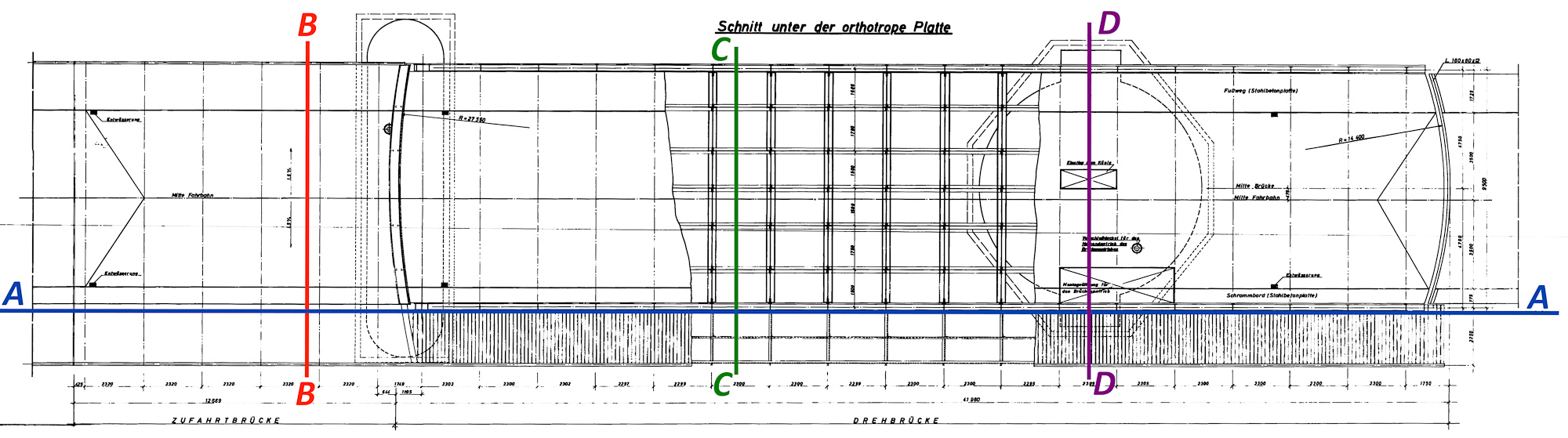

Schnittansichten der Deichbrücke - Übersicht
![](/Bild-Archiv/Gebaeude/Deichbruecke/Zeichnungen/Bestandsplan_1968_Uebersicht.jpg?m=1644908490&)

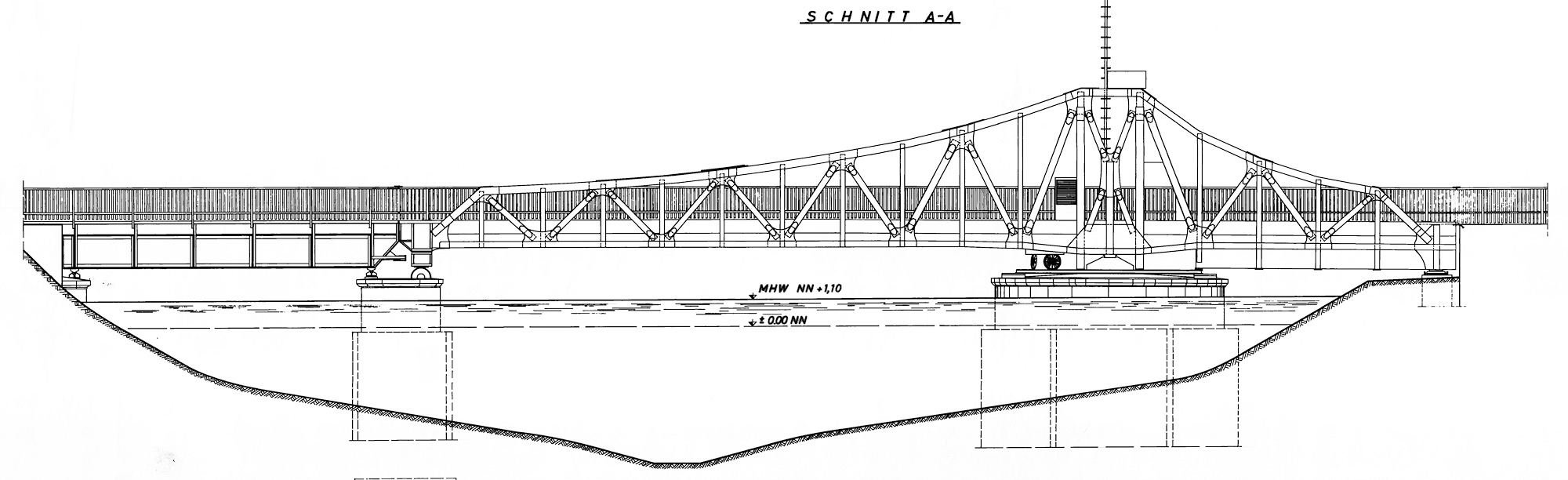

Schnittansicht der Deichbrücke: A-A
![](/Bild-Archiv/Gebaeude/Deichbruecke/Zeichnungen/Bestandsplan_1968_Schnitt_A-A.jpg?m=1644908490&)

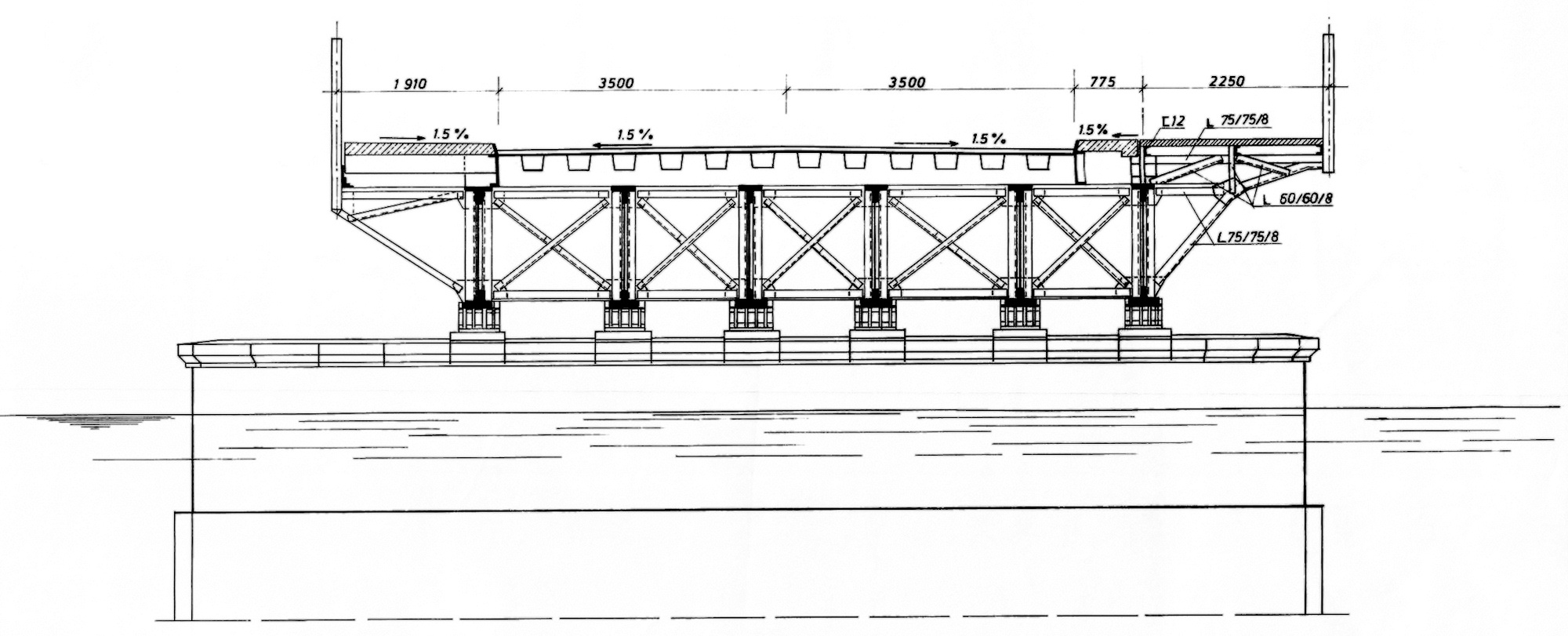

Schnittansicht der Deichbrücke: B-B
![](/Bild-Archiv/Gebaeude/Deichbruecke/Zeichnungen/Bestandsplan_1968_Schnitt_B-B.jpg?m=1644908490&)

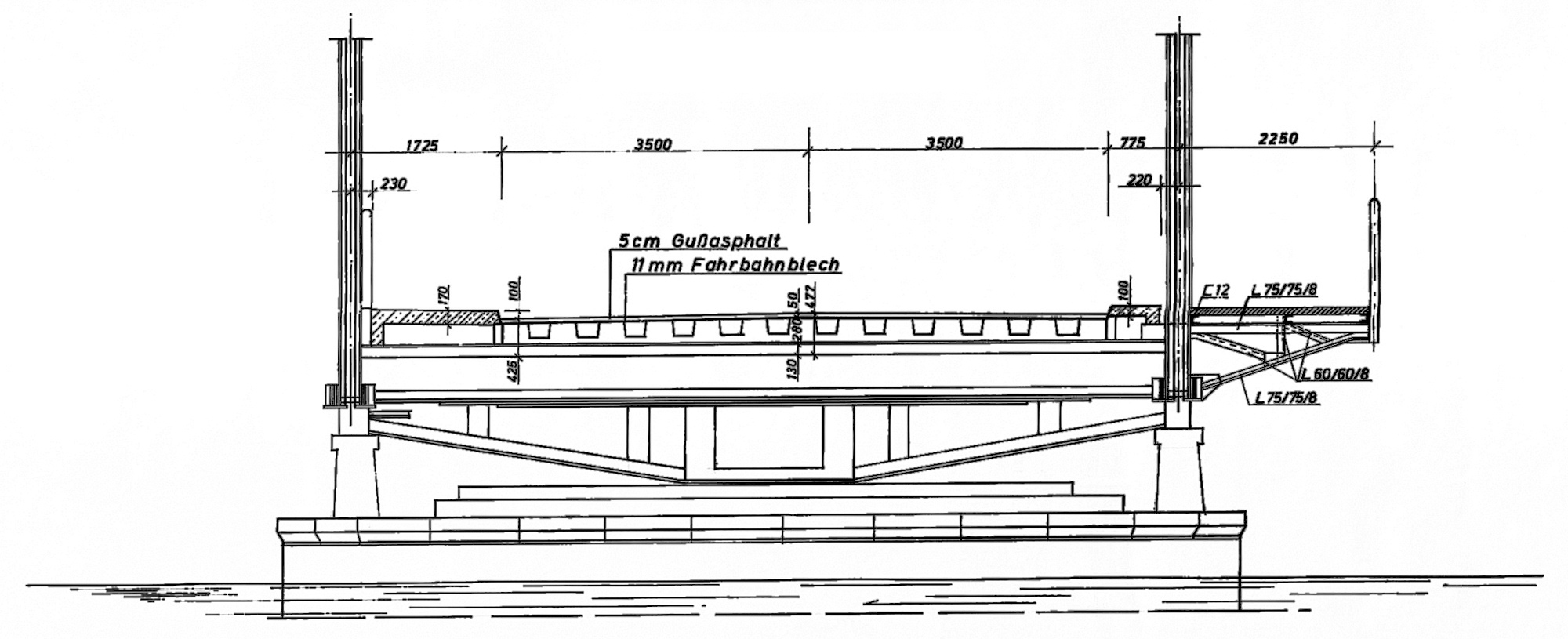

Schnittansicht der Deichbrücke: C-C
![](/Bild-Archiv/Gebaeude/Deichbruecke/Zeichnungen/Bestandsplan_1968_Schnitt_C-C.jpg?m=1644908490&)

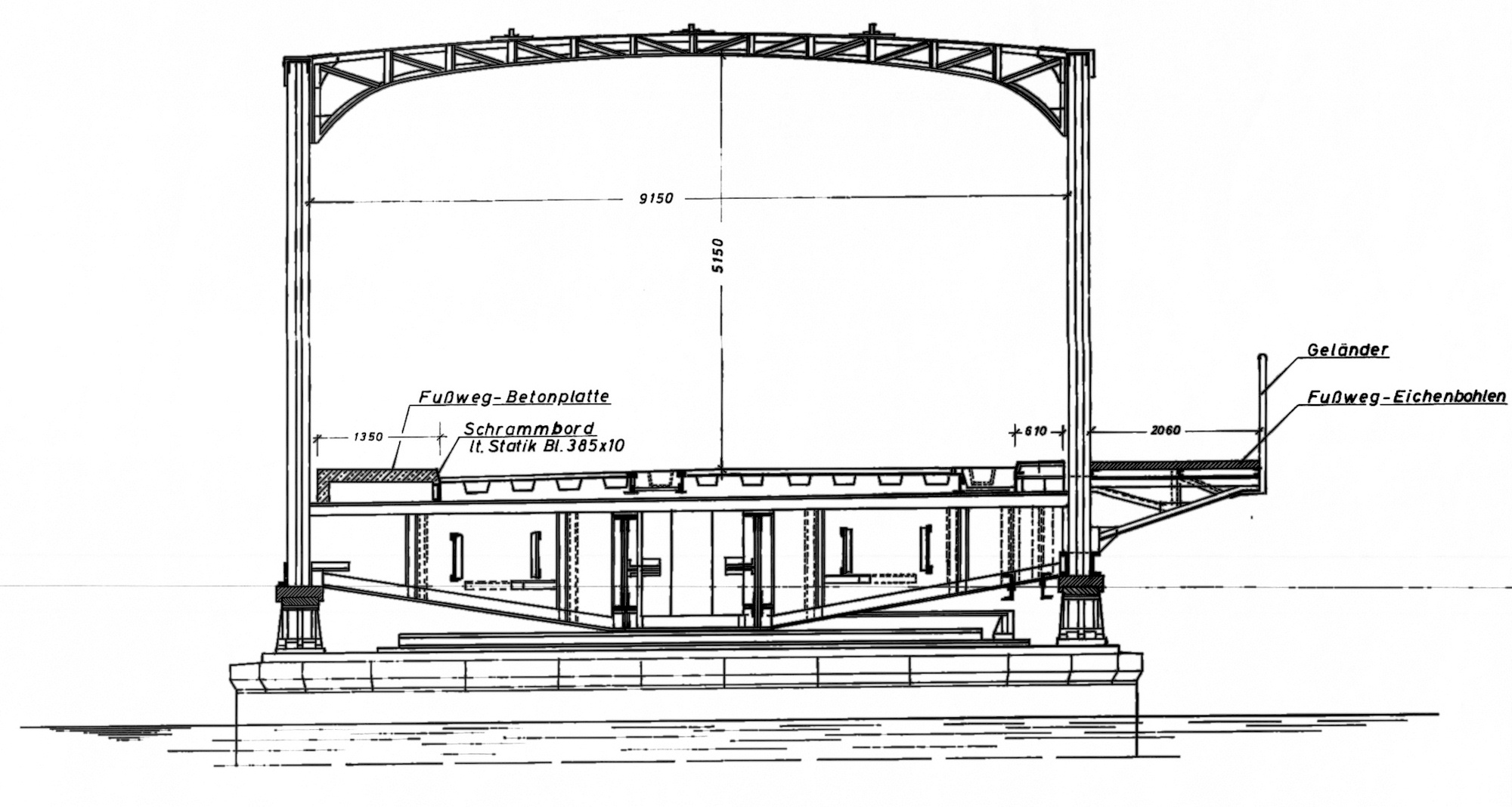

Schnittansicht der Deichbrücke: D-D
![](/Bild-Archiv/Gebaeude/Deichbruecke/Zeichnungen/Bestandsplan_1968_Schnitt_D-D.jpg?m=1644908490&)

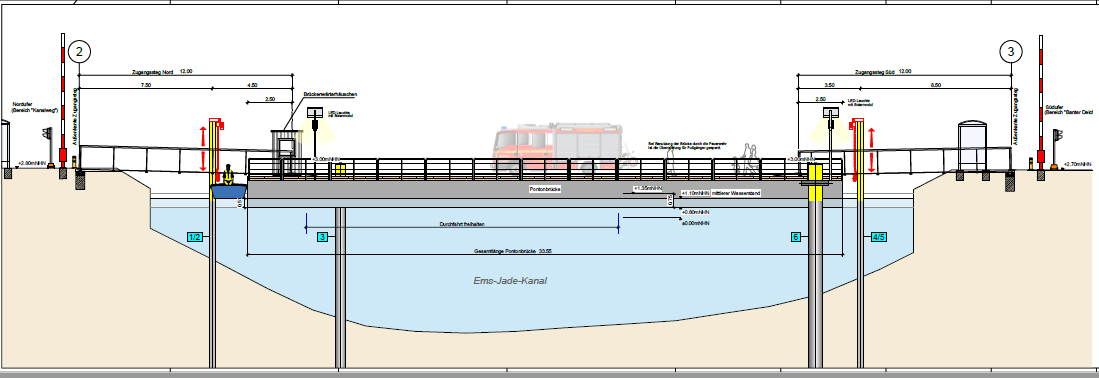

Entwurf der Behelfsbrücke - Ansicht von Westen
![](/Bild-Archiv/Gebaeude/Deichbruecke/Deichbruecke_-_Behelfsbruecke.png?m=1644908490&)
